La línea de escape de un coche se compone de varios elementos ensamblados en serie, desde el colector hasta la salida trasera. Identificar cada pieza en un vehículo real, sin un punto de referencia visual claro, sigue siendo una dificultad común para los automovilistas que quieren pedir la referencia correcta o entender un presupuesto de taller. Un esquema en vista desglosada permite situar rápidamente cada componente, pero aún hay que saber leer las pistas que la línea misma proporciona.
Sensores y fijaciones: los puntos de referencia olvidados de la línea de escape
La mayoría de los contenidos dedicados al sistema de escape se centran en el colector, el catalizador y el silenciador. Estas tres piezas principales captan la atención porque representan la mayor parte del costo de reemplazo. Sin embargo, no son suficientes para localizar con precisión un problema.
Los sensores de oxígeno (sondas lambda) constituyen un primer punto de referencia concreto. En la mayoría de los vehículos actuales, una sonda se encuentra antes del catalizador y una segunda después. Localizar estos dos sensores en la línea permite delimitar con certeza la posición del catalizador, incluso cuando la pieza está parcialmente oculta por un escudo térmico.

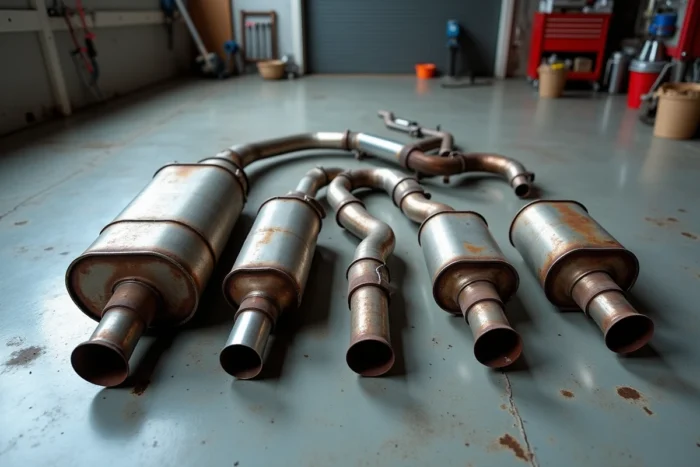

Consultar el esquema línea de escape coche en vista desglosada ayuda a visualizar la ubicación exacta de estas sondas en relación con el resto de la línea.
Los elementos de fijación (abrazaderas, soportes de goma, silentblocks) no siempre aparecen en los esquemas simplificados. Juegan un papel directo en el diagnóstico: un silentblock desgastado provoca vibraciones o un ruido metálico fácilmente confundido con una fisura en el tubo. Antes de sospechar de una pieza importante, verificar el estado de estas fijaciones evita reemplazos innecesarios.
Contrapresión y dimensionamiento: lo que el esquema no siempre muestra
Un esquema en vista desglosada representa la geometría de las piezas, no su comportamiento aerodinámico. El dimensionamiento interno de cada sección influye en la contrapresión ejercida sobre el motor, un parámetro que afecta directamente al rendimiento y al consumo.
Una línea parcialmente obstruida (catalizador obstruido, silenciador deformado) retiene los gases quemados y aumenta esta contrapresión. El motor pierde rendimiento, el consumo aumenta, y en algunos casos el calculador activa un modo degradado. Por el contrario, una línea demasiado libre (supresión de un elemento filtrante, por ejemplo) modifica el comportamiento del motor y hace que el vehículo no cumpla con la inspección técnica.
El punto a recordar: dos piezas de aspecto idéntico pueden tener secciones internas diferentes. Al reemplazar, la referencia del fabricante o el equivalente homologado garantiza que el diámetro interno corresponde al calibrado original. Confiar únicamente en la forma exterior expone a un mal emparejamiento.
FAP y GPF en el esquema de escape: distinguir diésel y gasolina
La arquitectura de la línea varía según el tipo de motorización. En un motor diésel, el filtro de partículas (FAP) generalmente se intercalan entre el catalizador de oxidación y el silenciador. En algunos modelos de gasolina recientes, un filtro de partículas de gasolina (GPF) ocupa una posición similar, lo que modifica el número total de piezas visibles en el esquema.
Esta distinción tiene consecuencias prácticas al identificar:
- En un diésel, el FAP se reconoce a menudo por su volumen mayor que el del catalizador, y por la presencia de sensores de presión diferencial en sus extremos
- En un gasolina equipado con un GPF, el filtro puede estar integrado en el catalizador en un solo cuerpo, dificultando la separación visual sin un esquema desglosado
- Los vehículos de gasolina más antiguos no tienen ni FAP ni GPF, lo que simplifica la lectura de la línea a tres elementos principales (colector, catalizador, silenciador)
La presencia o ausencia de un filtro de partículas cambia el número de piezas a identificar. Verificar la motorización exacta del vehículo antes de consultar un esquema genérico evita confundir dos arquitecturas.
Códigos de fallo OBD-II relacionados con la línea de escape
Cuando se enciende una luz de motor, la lectura de los códigos OBD-II orienta el diagnóstico hacia una zona precisa de la línea. Los códigos P0420 y P0430 indican una eficiencia insuficiente del catalizador. Cruzados con el esquema, permiten identificar la pieza afectada sin desmontar el conjunto.
Otros códigos apuntan a las sondas lambda mismas o al circuito del FAP. El esquema desglosado asociado a los códigos de fallo forma una herramienta de diagnóstico más fiable que una inspección visual sola, especialmente en vehículos donde los elementos son poco accesibles.
Diagnóstico en el terreno: lo que una inspección visual realmente revela
La inspección visual sigue siendo el primer reflejo, pero tiene sus límites. Aquí están las pistas aprovechables sin equipo específico:
- Las marcas de hollín negro alrededor de una unión o soldadura indican una fuga de gases de escape en ese punto específico
- Una coloración azulada o dorada en un tubo de acero inoxidable indica un sobrecalentamiento local, a menudo relacionado con un problema aguas arriba (mezcla demasiado rica, catalizador obstruido)
- Un juego excesivo en un collar o soporte de goma se detecta al sacudir ligeramente el tubo (motor frío y vehículo en caballetes)
- La corrosión perforante en los tubos de acero galvanizado se concentra en los puntos bajos donde la condensación se estanca, especialmente cerca del silenciador trasero
Estas observaciones no reemplazan una prueba de presión o una lectura OBD-II, pero permiten circunscribir la zona defectuosa antes de pedir una pieza. En las líneas compuestas de varios tramos atornillados, identificar el tramo exacto evita reemplazar toda la línea.
El esquema en vista desglosada cobra todo su valor cuando se cruza con estas pistas físicas. Una marca de hollín localizada entre la sonda lambda de salida y el silenciador, por ejemplo, señala sin ambigüedad el tramo intermedio. El procedimiento sigue siendo el mismo sin importar el vehículo: observar, localizar en el esquema, y luego verificar la referencia exacta de la pieza afectada antes de cualquier pedido.
